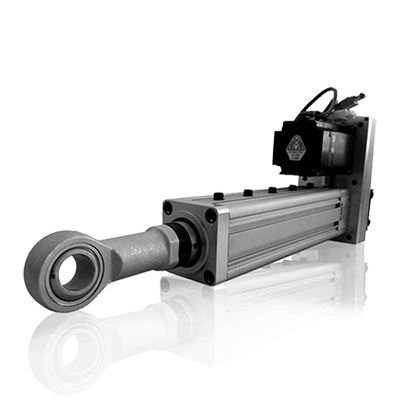

高低溫電動缸:性能
對于精確移動、定位、設置和執行機構,MEC系列電動缸可以提供以下功能:
高等級的機械效率(可達90%)行程長度可達3000毫米
高推力/牽引力,可達350000牛頓單向重復定位精度±0.01毫米
低溫-40度,高溫+80度
速度可達2米/秒
調速皮帶輪傳動(平行電機安裝),可以提供4種傳動比滾珠絲杠導程范圍4-50毫米/轉
6種不同的外形尺寸
可以是伺服電機傳動或步進電機傳動
IP66防護等級
高低溫伺服電缸:產品分類
結構形式 | 串聯式(LQ) | 并聯式(P) |
示意圖 | ||

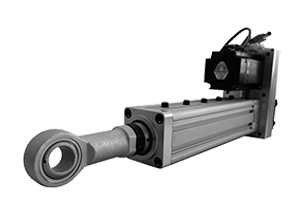

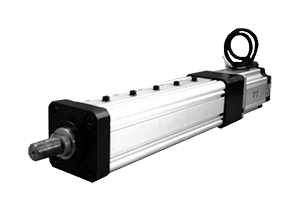

連接 | 串聯式電動缸的電機與電動缸直接安裝。 | 并聯式電動缸的電機通過高強度步帶與電動缸 體并列安裝。 |
優點 | 串聯式電動缸具有結構緊湊、慣量小、響應快、低噪音和長壽命等特點。伺服電機與電動缸的傳動絲桿直接相連接,使伺服電機的編碼器直接反饋電動缸移動活塞桿的位移量,減少了中間環節的慣量和間隙,提高了控制性和控制精度。伺服電機與電動缸整體相連,安裝容易、設定簡單、使用方便。 | 并聯式電動缸由于整體長度短,適用于 安裝位置比較小的場合。伺服電機與電動缸配合靈活,安裝容易、設定簡單、使用方便。 |
缺點 | 缺點是電動缸的總長較長。 | 缺點是由于采用同步帶傳動,增加了傳動環 節,結構復雜。電動缸的剛度較低,價格較高。 |
產品型號 | MEC048 | MEC061 | MEC075 | |||||||||
絲桿導程(MM) | 1 | 1.5 | 2 | 2.5 | 4 | 5 | 10 | 16 | 5 | 10 | 20 | 25 |
額定推力(KN) | 0.5 | 0.75 | 1 | 1 | 2 | 5 | 7 | 2 | 8 | 13 | 6 | 10 |
最大推力(KN) | 1 | 2 | 3 | 3 | 4 | 9 | 11 | 5 | 20 | 20 | 15 | 20 |
額定速度(MM/S) | 50 | 75 | 100 | 125 | 200 | 250 | 500 | 800 | 250 | 500 | 1000 | 1250 |
最大速度(MM) | 83 | 125 | 165 | 208 | 300 | 375 | 750 | 1200 | 330 | 660 | 1330 | 1660 |
最大行程(MM) | 300 | 800 | 1200 | |||||||||
同步輪減速比 | 1:1/2:1 | |||||||||||
內部防轉機構 | 有/無 | |||||||||||
安裝方式 | 前法蘭 | |||||||||||
后法蘭 | ||||||||||||
耳軸 | ||||||||||||
側面安裝 | ||||||||||||
尾鉸 | ||||||||||||
活塞桿端連接方式 | 為螺紋 | |||||||||||
內螺紋 | ||||||||||||
桿端球頭 | ||||||||||||
U型鉸鏈 | ||||||||||||
絲桿額定動負載 | 0.8 | 1.1 | 1.7 | 2.5 | 10 | 10 | 7 | 15 | 25 | 11 | 28 | 20 |
300MM導程累計誤差(MM) | 0.018 | |||||||||||
重復定位精度(MM) | 0.01 | |||||||||||
軸向間隙(MM) | 0.01 | |||||||||||
防護等級 | IP65 | |||||||||||
限位開關 | 有/ 無 | |||||||||||
直線式缸體基本重量(KG) | 1.5 | 1.5 | 1.6 | 1.8 | 2.5 | 2.5 | 2.6 | 3 | 3.5 | 3.8 | 3.5 | 6 |
折返式基本缸體重量(KG) | 2.5 | 2.5 | 2.8 | 3 | 3.5 | 3.5 | 3.6 | 4 | 5 | 5.3 | 10.2 | 10 |
每100MM行程重量(KG) | 0.4 | 0.8 | 1.2 |
產品型號 | MEC093 | MEC134 | MEC200 | MEC254 | |||||||||||
絲桿導程(MM) | 5 | 10 | 16 | 32 | 5 | 10 | 20 | 50 | 6 | 10 | 20 | 40 | 10 | 20 | 40 |
額定推力(KN) | 10 | 30 | 30 | 15 | 20 | 60 | 60 | 30 | 30 | 100 | 150 | 150 | 200 | 350 | 500 |
最大推力(KN) | 30 | 50 | 50 | 45 | 45 | 100 | 100 | 60 | 60 | 200 | 200 | 200 | 400 | 500 | 500 |
額定速度(MM/S) | 250 | 500 | 800 | 1660 | 125 | 250 | 500 | 1250 | 120 | 200 | 400 | 800 | 130 | 260 | 530 |
最大速度(MM) | 290 | 580 | 930 | 1860 | 160 | 330 | 660 | 1660 | 150 | 250 | 500 | 1000 | 165 | 330 | 600 |
最大行程(MM) | 1800 | 2000 | 2500 | 3000 | |||||||||||
同步輪減速比 | 1:1/2:1 | ||||||||||||||
內部防轉機構 | 有/無 | ||||||||||||||
安裝方式 | 前法蘭 | ||||||||||||||
后法蘭 | |||||||||||||||
耳軸 | |||||||||||||||
側面安裝 | |||||||||||||||
尾鉸 | |||||||||||||||
活塞桿端連接方式 | 為螺紋 | ||||||||||||||
內螺紋 | |||||||||||||||
桿端球頭 | |||||||||||||||
U型鉸鏈 | |||||||||||||||
絲桿額定動負載 | 20 | 57 | 45 | 42 | 41 | 110 | 110 | 32.5 | 44.5 | 150 | 456 | 460 | 320 | 610 | 610 |
300MM導程累計誤差(MM) | 0.018 | ||||||||||||||
重復定位精度(MM) | 0.01 | ||||||||||||||
軸向間隙(MM) | 0.01 | ||||||||||||||
防護等級 | IP65 | ||||||||||||||
限位開關 | 有/ 無 | ||||||||||||||
直線式缸體基本重量(KG) | 6 | 6.5 | 6 | 6.6 | 12 | 14 | 15 | 17 | 25 | 27 | 27 | 30 | 40 | 45 | 45 |
折返式基本缸體重量(KG) | 10.2 | 10 | 10 | 10.6 | 27 | 29 | 30 | 32 | 50 | 52 | 52 | 55 | 70 | 75 | 75 |
每100MM行程重量(KG) | 2 | 5 | 13 | 17 |
