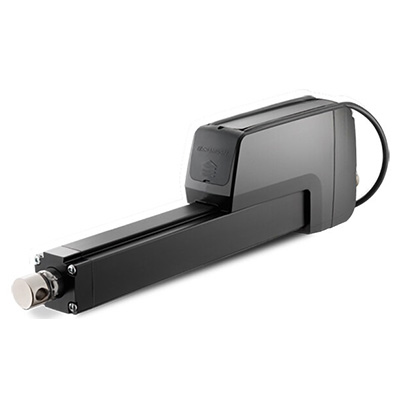

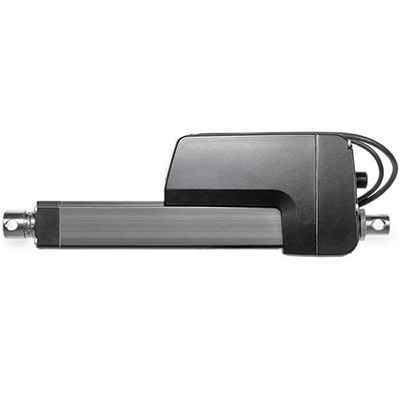

Thomson電動推桿HD系列:參數
性能規格 | HDxx-B017 | HDxx-B026 | HDxx-B045 | HDxx-B068 | HDxx-B100 | HDxx-B160 |
---|---|---|---|---|---|---|
輸入電壓 (VDC) | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC | 12VDC 24VDC |
最小/最大行程 長度:mm | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 | 100 / 1000 |
最大動態負載: N | 1700 | 2600 | 4500 | 6800 | 10000 | 16000 |
最大靜態負載: kN (lbs) | 18 | 18 | 18 | 18 | 18 | 18 |
最大空載速度:mm/s | 71 | 40 | 24 | 18 | 11 | 7 |
最大滿載速度:mm/s | 58 | 32 | 19 | 14 | 9 | 5 |
電流消耗 @ 空載/最大負載 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 20 @24V - 1.5 / 10 | @12V - 3 / 18 @24V - 1.5 / 9 | @12V - 3 / 20 @24V - 1.5 / 10 |
滿載占空比 @ 25 oC (77 oF) | 25% | 25% | 25% | 25% | 25% | 15% |

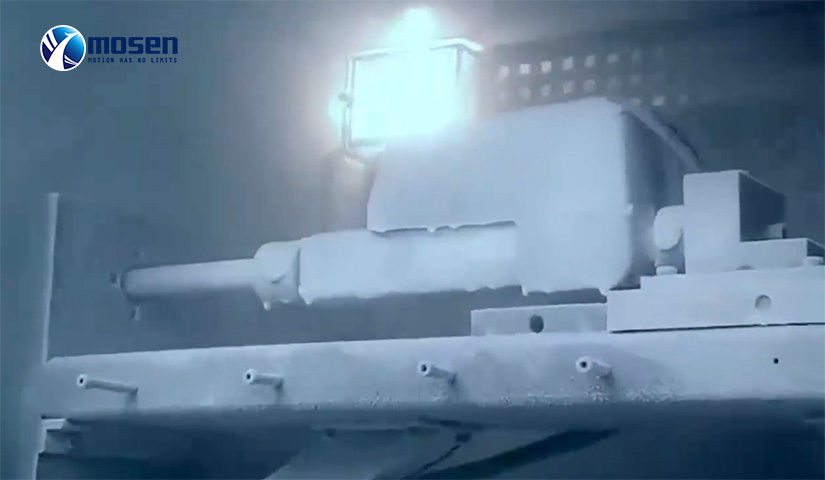

工作溫度: oC | -40 to +85 | -40 to +85 | -40 to +85 | -40 to +85 | -40 to +85 | -40 to +85 |
防護等級: 靜態/動態 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 | IP67, IP69K / IP66 |
限制扭矩: br /> Nm | 0 | 0 | 0 | 0 | 0 | 0 |
端隙(最大值): mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
耐鹽霧性(小時) | 200 | 200 | 200 | 200 | 200 | 200 |
執行器重量 (kg) | 6.5 @ 100 mm 11.0 @ 1000 mm | 6.5 @ 100 mm 12.2 @ 1000 mm | 6.5 @ 100 mm 12.2 @ 1000 mm | 6.5 @ 100 mm 12.2 @ 1000 mm | 6.7 @ 100 mm 12.4 @ 1000 mm | 7 @ 100 mm 9.4 @ 500 mm |

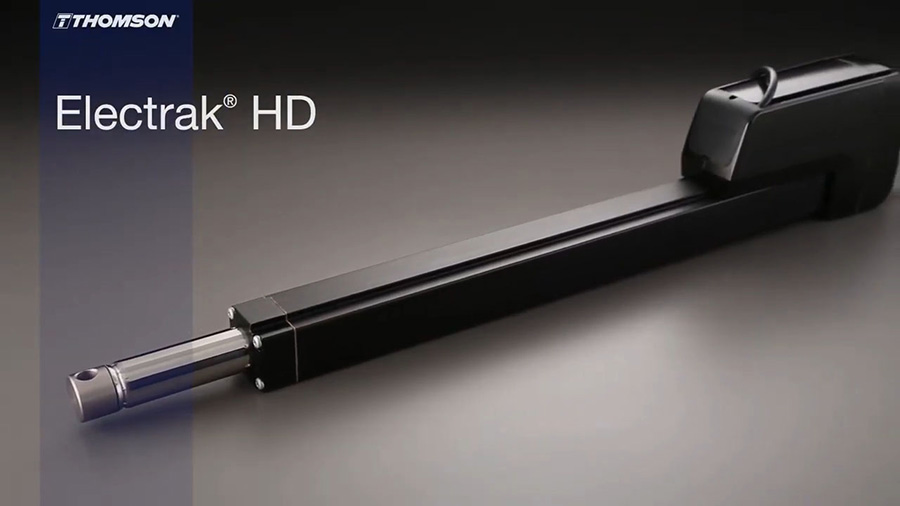

Electrak HD特點:
內置J1939 CAN總線
同步選項、過載保護
電子跳脫點校準
行程末端,電壓,電流監控
標準防旋轉驅動
集成手動超控輸入
符合CE、RoHS、REACH(EU)標準

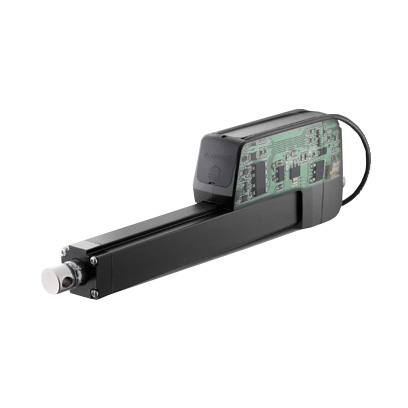

板載電子元件
動態/抱閘、溫度監測
溫度補償、飛線
前/后U形夾選件
Electrak HD選件特點:
EXX:僅限監測系統(EMS)
ELX:EXX+行程末端指示輸出
EXP:EXX+模擬位置輸出
EXD:EXX+數字位置輸出
ELP:ELX+模擬位置輸出
ELD:ELX+數字位置輸出
Lxx:EXX+低電平信號開關
LLX:EXX+LXX+行程末端輸出
LXP:EXX+LXX+模擬位置輸出
CNO:CAN總線J1939控制+開環速度控制
Electrak HD應用:
單用戶維護/維修
快速連接、多用途車
道路施工工地設備
建筑工地設備
鐵路設備、物流系統
應急車輛、救援車輛
開關裝置
